CSS画图形在Web运用中时常看到，比如三角形、五角星，心形，Ribbon等。不过以前使用CSS绘制图形一般都是借助于border来绘制，但这样的方式受到一定的限制，而且实用价值也有所限制。这篇文章将介绍使用CSS的clip-path来完成正多边形的绘制，并且借助CSS预处理器Sass给这两种方法定义对应的混合宏和函数，实现正多边形的开发。
border和多个元素绘制多边形
使用border和多个HTML元素绘制三角形，Ribbon等对于我们来说还是易事，也是常见的事，并且实用性、可扩展性并不受到太多限制。但对于一个多边形来说，那就相对而言会麻烦很多了。比如一个正六边形。比如下面的一个示例：
.hexagon {
width: 100px;
height: 55px;
background: red;
margin: 150px auto;
position: relative;
&:before,
&:after {
content: "";
position: absolute;
width: 0;
height: 0;
}
&:before {
top: -25px;
left: 0;
border-left: 50px solid transparent;
border-right: 50px solid transparent;
border-bottom: 25px solid red;
}
&:after {
bottom: -25px;
left: 0;
border-left: 50px solid transparent;
border-right: 50px solid transparent;
border-top: 25px solid red;
}
}
将这个示例扩展一下，采用SCSS来写，原理还是使用border和多个HTML元素配合：
$PI: 3.141592653589793;
@mixin border-polygon($num, $color: #000, $radius: 64px) {
position: relative;
height: 2.5*$radius;
width: 2.5*$radius;
div {
$halfWidth: tan($PI / $num) * $radius + 1; /* + 1.5 to account for anti-aliasing */
border-top: #{$radius} solid $color;
border-left: #{$halfWidth} solid transparent;
border-right: #{$halfWidth} solid transparent;
position: absolute;
left: 50%;
top: 50%;
transform-origin: 50% 100%;
@for $i from 0 through $num {
&:nth-child(#{$i}) {
transform: translate(-50%, -100%) rotate(360deg / $num * $i);
}
}
}
}
调用定义好的mixin:border-polygon:
$maxNum: 10;
@for $i from 1 through $maxNum {
$num: $i + 3;
.polygon:nth-of-type(#{$i})::after {
content: "#{$num}";
}
.borders .polygon:nth-of-type(#{$i}) {
@include border-polygon($num, #c00);
}
}
添加一些额外的CSS，看到的效果如下：
特别声明:在定义SCSS的mixin时，里面用到了多个数学函数，而SCSS并未直接提供原生的函数，因此需要手工定义对应的SCSS函数。不过有一个优秀的SCSS库可以直接拿来使用。这个库就是mathsass。
为了扩展其可用性，添加多个元素并且配合伪类或伪元素来做多一个多边形，就拿六边形来说吧：
<div class="hexagon">
<a rel="nofollow" href="http://www.w3cplus.com/preprocessor/##"></a>
<div class="corner-1"></div>
<div class="corner-2"></div>
</div>
CSS这样写：
.hexagon{
width: 150px;
height: 86px;
position: relative;
margin: 150px auto;
background: #ccc url("https://unsplash.it/300/300/?random") no-repeat center;
background-size:auto 173px;
a {
width: 100%;
height: 100%;
position: absolute;
top: 0;
left: 0;
}
div {
position: absolute;
top: 0;
left: 0;
width: 100%;
height: 100%;
background: inherit;
z-index: -2;
overflow: hidden;
backface-visibility: hidden;
&:before {
width: 173px;
height: 173px;
content: '';
position: absolute;
background: inherit;
top: 0;
left: 0;
z-index: 1;
backface-visibility: hidden;
}
}
.corner-1{
z-index: -1;
transform: rotate(60deg);
&:before {
transform: rotate(-60deg) translate(-87px, 0px);
transform-origin: 0 0;
}
}
.corner-2 {
transform: rotate(-60deg);
&:before {
transform: rotate(60deg) translate(-48px, -11px);
bottom: 0;
}
}
}
效果如下：

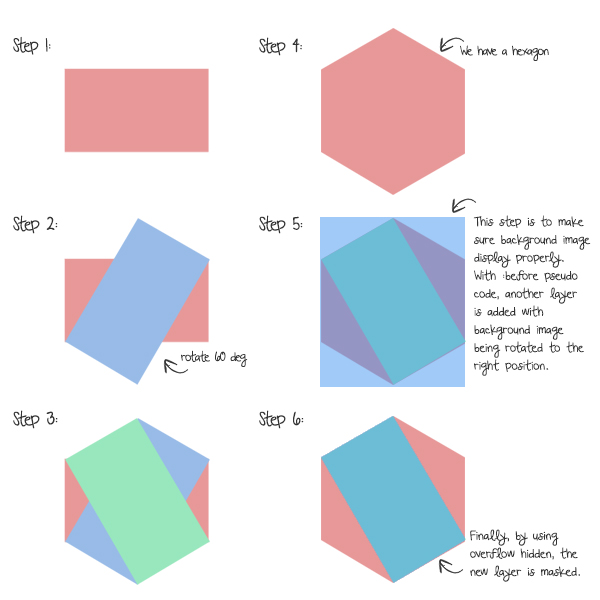

其实现原理不说多，用一张图来说事：
注: 上图来源于@Kevin Liew写的《CREATE BEAUTIFUL HEXAGON SHAPES WITH PURE CSS3》一篇教程中。
clip-path和单个元素绘制多边形
使用border和多个HTML元素，虽然免强能实现我们所需要的效果，并且通过SCSS的扩展，也能很容易绘制任意多边形。但还是较为麻烦。
值得庆幸的是，CSS有一个新属性clip-path可以让我们在一个HTML的元素上绘制任意多的多边形。
下面来看看OXXO.STUDIO的《運用 clip-path 的純 CSS 形狀變換》一文中提供的几个示例。先来看看这几个示例：

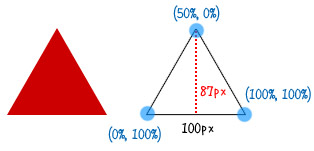

正三角形
div{
width:100px;
height:87px;
background:#c00;
-webkit-clip-path:polygon(0% 100%, 50% 0%,100% 100%);
}

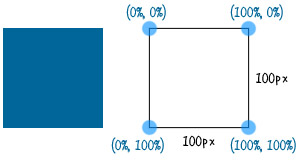

正四边形（正方形）
div{
width:100px;
height:100px;
background:#069;
-webkit-clip-path:polygon(0% 0%, 0% 100%,100% 100%,100% 0%);
}

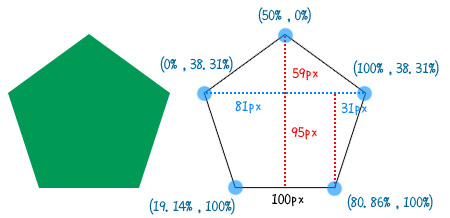

正五边形
正五边形需要计算一下，59/(59+95)=38.31%，31/(81*2)=19.14%:
div{
width:162px;
height:154px;
background:#095;
-webkit-clip-path:polygon(0% 38.31%, 50% 0%,100% 38.31%,80.86% 100%,19.14% 100%);
}

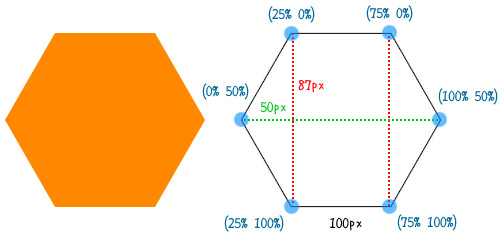

正六边形
正六边形的计算比较简单，50/(100+50*2)=25%，150/(100+50*2)=75%:
div{
width:200px;
height:174px;
background:#f80;
-webkit-clip-path:polygon(25% 0%, 75% 0%,100% 50%,75% 100%,25% 100%,0% 50%);
}

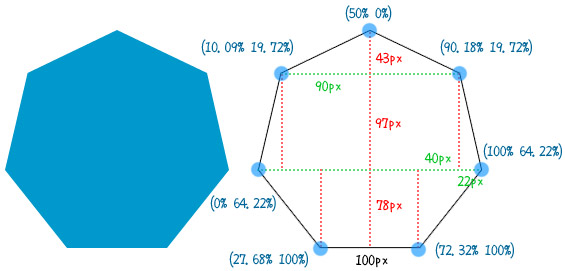

正七边形
正七边形是这里计算需要的步数是最多的：22/(100+62*2)=10.09%， 202/(100+62*2)=90.18%， 43/(43+97+78)=19.72%， (43+97)/(43+97+78)=64.22%， 62/(100+62*2)=27.68%， (100+62)/(100+62*2)=72.32%:
div{
width:224px;
height:218px;
background:#09c;
margin: 50px auto;
-webkit-clip-path:polygon(50% 0%, 90.18% 19.72%,100% 64.22%,72.32% 100%,27.68% 100%,0% 64.22%,10.09% 19.72%);
}

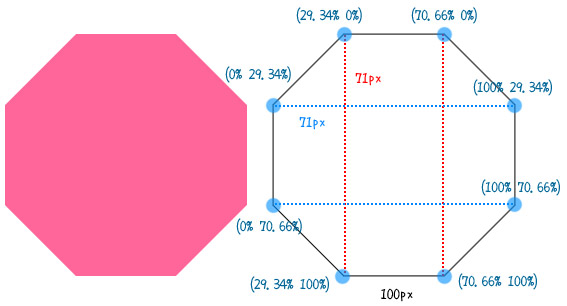

正八边形
正八边形的计算如下：71/(100+71*2)=29.34%，(71+100)/(100+71*2)=70.66%:
div{
width:242px;
height:242px;
background:#f69;
-webkit-clip-path:polygon(29.34% 0%, 70.66% 0%,100% 29.34%,100% 70.66%,70.66% 100%,29.34% 100%,0% 70.66%,0% 29.34%);
}
上面演示了使用clip-path制作正三边形至正八边形的方法，并且有些正多边形需要通过一定的计算。如果每个都这样人肉去计算，着实让人感到蛋疼。接下来，向大家介绍如何使用SCSS来实现：
@mixin clip-polygon($num, $color, $radius: 64px) {
position: relative;
width: $radius*2;
height: $radius*2;
background: $color;
$points: ();
@for $i from 0 to $num {
$angle: 360deg/2/$num + 360deg / $num * $i;
$pointX: 50% + sin($angle)*50%;
$pointY: 50% + cos($angle)*50%;
$points: append($points, unquote($pointX+" "+$pointY), "comma");
}
clip-path: polygon(#{$points});
}
使用SCSS定义了一个clip-polygon的mixins，这样一来可以通过@include来调用定义好的clip-polygon:
$maxNum: 10;
@for $i from 1 through $maxNum {
$num: $i + 2;
.polygon:nth-of-type(#{$i})::after {
content: "#{$num}";
}
.clippaths .polygon:nth-of-type(#{$i}) {
@include clip-polygon($num, #c00);
}
}
最后的效果如下：
上面的示例效果，直接通过SCSS快速实现了正三边形至正十二边形效果。
除了通过使用SCSS定义混合宏之外，还可以使用SCSS的function来实现：
@function polygon($points, $startPoint: 0) {
$angle: (360deg / $points);
$coords: '';
@for $point from $startPoint through ($points + $startPoint - 1) {
$pointAngle: $angle * $point;
$x: 50% + (percentage(sin($pointAngle)) / 2);
$y: 50% - (percentage(cos($pointAngle)) / 2);
$coords: $coords + $x + ' ' + $y;
@if $point != $points + $startPoint - 1 {
$coords: $coords + ', ';
}
$point: $point + 1;
}
$polygon: 'polygon(' + $coords + ')';
@return unquote($polygon);
}
然后在调用定义好的polygon()，而且这个函数具有两个参数$points,这个参数指的是正多边形的边数；$startPoint指的是开始点，其默认值为0:
$numPoints: 10;
@for $i from 1 through $numPoints {
$num: $i + 2;
.clippaths .polygon:nth-of-type(#{$i}) {
clip-path: polygon($num);
}
}
配上一些样式，最后效果如下：
总结
分别整理了使用CSS的border和clip-path属性分别使用多个和单个HTML元素绘制正多边形的效果，而且结合CSS的预处理器SCSS定义相应的混合宏和函数来实现正多边形的效果。从而解放我们的生产力，提高开发效果。
最后，如果您有更好的方案或者更好的想法，欢迎在下面的评论中与我们一起分享。
